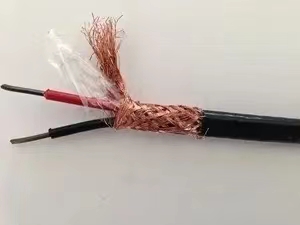

ZC?SC?HS?FGP 補償電纜（S 型熱電偶用，阻燃、耐高溫、氟塑絕緣+硅橡膠護套、屏蔽）

一、型號

- ZC：阻燃 C 級（GB/T 19666），成束燃燒，煙密度低。

- SC：配用S 分度號熱電偶（鉑銠10?鉑），補償型導線。

- HS：耐熱級（High Temperature），長期耐溫可達 200℃/260℃。

- FGP：- F：氟塑料絕緣（FEP/PFA），耐溫、耐腐、耐油。

- G：硅橡膠護套，柔軟、耐高溫、抗老化。

- P：銅絲編織屏蔽，抗電磁干擾。

二、結構與材料

- 導體：正極銅、負極銅鎳合金（匹配 S 型熱電特性）。

- 絕緣：氟塑料（FEP），耐溫 -60℃～+260℃ 。

- 屏蔽：銅絲編織（覆蓋率≥80%）。

- 護套：硅橡膠，耐溫 -60℃～+200℃，阻燃、耐磨。

三、參數

- 執行標準：GB/T 4989?2013、JB/T 7495?2014 。

- 工作溫度：-60℃～+200℃（長期），短時 +260℃ 。

- 絕緣電阻：≥100 MΩ·km（20℃） 。

- 耐壓：500 V/1 min 不擊穿 。

- 彎曲半徑：≥電纜外徑 10 倍 。

四、用途與場景

- 用于 S 型（鉑銠10?鉑）熱電偶 與測溫儀表間的信號傳輸，補償冷端溫度誤差。

- 適用：冶金、電力、玻璃、陶瓷、高溫爐 等 ≥1300℃ 高溫工況。
